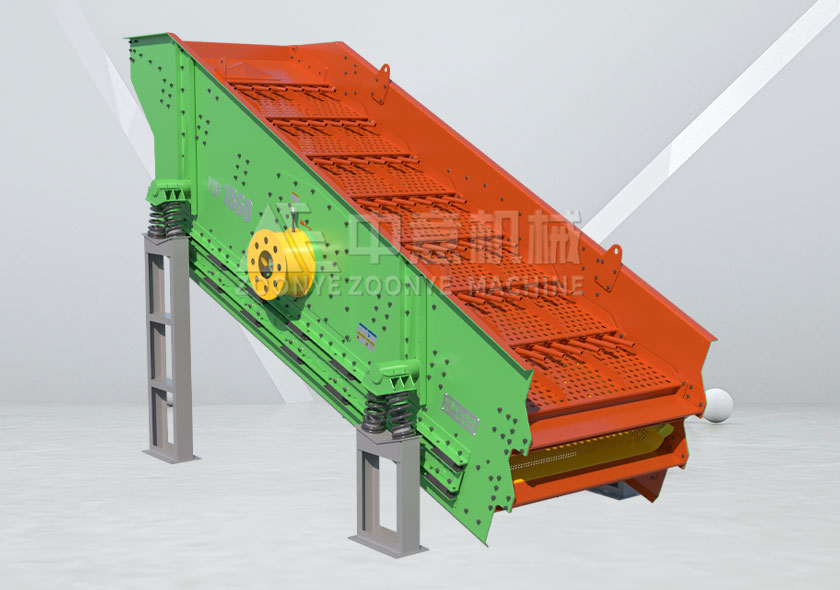

YFB1860棒条弛张筛

我公司所生产的棒条弛张筛是一款专门针对粘性较大、水分较高，而且是细、粘、湿性物料的专业筛分设备，常用来分离装修垃圾，生活垃圾，陈腐垃圾等轻物质料，筛分能力强，在生产流程中可以把块状、颗粒状物料筛分并输送出去，如果所处理的物料中，含有易于堵塞筛网的物料，棒条弛张筛能够以相对较小的筛网面积达到非常高的筛分效率，并保证筛网不堵塞，根据物料运动自身的规律性，棒条弛张筛可有效的使湿粘物料层松散、分层和透筛。

工作原理及结构特征

1、工作原理

棒条弛张筛是以筛箱和激振器等参振部件及弹簧为弹性元件组成的强迫振动系统的筛分设备。 棒条弛张筛由传统的圆振动筛发展而来，上层原理和圆振动筛原理相同，工作时，电动机通过轮胎式联轴器驱动振动器，使振动器的偏心块快速旋转产生激振力，带动筛箱作连续振动，物料则随筛箱车在倾斜的筛面上作连续的抛射运动，抛起时分层，落下与筛面接触过程中颗料透筛下落，周而复始地完成颗料的分级过程。下层原理为单一驱动产生双重振动，即通过共振，由一个驱动器提供两个振动，基本的振动是偏心块旋转产生的圆形振动，附加的振动是指由浮动筛框产生的椭圆形振动。弹性聚氨酯筛面的两端分别安装在浮动筛框上的固定横梁和浮动横梁上，在筛分过程中，聚氨酯筛面连续不断的扩张、收缩（每分钟超过800次）从而获得很高的振动强度（50g），有效的防止了筛孔堵塞。

2、结构特征

棒条驰张筛主要由筛箱、激振器、传动装置、支撑装置等零部件组成。

（1）激振器为我公司*研发的新式稀油润滑激振器，单轴块偏心、外置式激振器结构。两个激振器均由主偏心块、副偏心块、轴承、保护罩等零件组成并用螺栓分别固定在筛箱的两块侧板之上。激振器之间用万向节联轴器连接，使它们能保持同步运转。

（2）筛箱由侧板、固定支撑，振动支撑、筛网、加强钢板等组成。为保证牢固可靠，筛机侧板采用整块钢板，支撑由法兰和折弯板焊接外，其它各部位均采用扭剪形高强度螺栓联接。筛网用专用拉板拉紧，装拆方便、工作可靠。

（3）支撑装置：在支座上有压缩弹簧。压缩弹簧是弹性元件，筛箱通过压缩弹簧支撑在支撑装置上，以隔离筛箱的振动。

（4）传动装置：电动机经过联轴器与激振器串联，以实现运动的传递。

3、设备特点

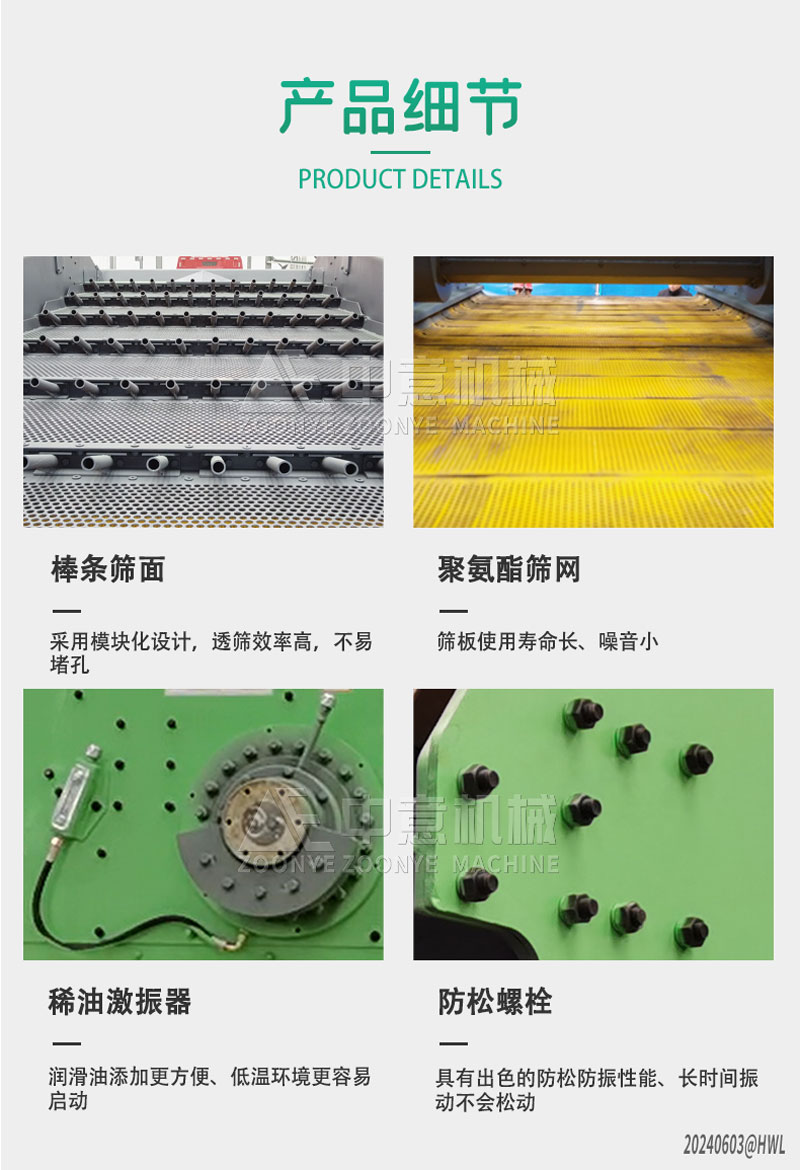

●棒条弛张筛上层由棒条和钢板筛网组成，透筛效率高。

●由于下层筛面做弛张运动能够传递给物料50G的加速度，所以能够筛分难筛物料，筛孔不容易堵塞。

●该设备下层侧部“U”形设计以形成密封，侧板无磨损，而且防止了筛上物进入筛下、筛板用楔形橡胶条固定，不需要任何螺栓，拆装方便、快捷、筛分机转动部件少，运行可靠性高，日常维护工作量少，利用率高、浮动筛框振幅可调，筛分效率高，处理量大，动负荷小，功耗少，噪声低，因此应用较为广泛。

●棒条弛张筛的下层聚氨酯筛板可以承受50g的振动强度以及每分钟800次的曲张，筛板使用寿命长、筛机坐落在空心的橡胶弹簧上，产生的噪音小，而且橡胶弹簧寿命长。筛机和支撑结构承受的载荷比传统的弛张筛小得多。

●上层筛板有立筋保护，并且上面还有棒条保护，使用寿命更长。

●下层筛板是由浇注机一次成型的聚氨酯弹性体这种聚氨酯筛板的结构设计体验出聚氨酯弹性体的耐磨性好、弹性好、断裂伸长率高、耐曲绕的特性。

●下层筛板适用于潮湿物料的筛分具有筛分效率高、使用寿命长、粒度范围广、无堵塞、不粘结等特点。

技术参数
