处理能力:100-700t/h
进料粒度:1000mm
适用物料:磁铁矿、赤铁矿、褐铁矿、镜铁矿、钒钛磁铁矿、菱铁矿等
应用范围:铁矿石选矿项目
目前国内选矿厂处理的铁矿石主要有磁铁矿、赤铁矿、褐铁矿、镜铁矿、钒钛磁铁矿、菱铁矿这几大类,其中磁铁精矿产量约占我国铁精矿产量的3/4,而且国内大部分铁矿山在选矿技术革新方面针对的也主要是这几类矿石。我国铁矿石选矿工艺水平的提高得到了新型选矿设备及国外设备的支持,尤其是近年来在破碎、磨矿分级、选别(包括重选、磁选、浮选等)、脱水、过滤等方面研制或引进许多新型设备,并得到了成功应用,为选矿技术进步提供了设备保障。
在铁矿石破碎分选中,破碎设备和磨矿设备投资、耗材损耗和电能消耗所占比例较大,选矿工艺流程设计必须简洁、节约。在破碎段流程设计的考虑上遵循“多破少磨”分段破碎的原则。主要采取:颚式破碎机+粗碎圆锥破碎机+细碎圆锥破碎机+高压辊磨机多段破碎的的工艺流程。
1、从选矿咨询、选矿试验到选厂设计、选矿设备生产,再到选厂设备安装及调试,实现达标达产,完成金属、非金属选矿项目,我公司不断完善优化自己的服务,到形成自己一套服务体系,从每一处细节着手,为客户多方位免费配置合理选矿方案。
2、具有高效、低能耗、高产量、经济合理的优点。

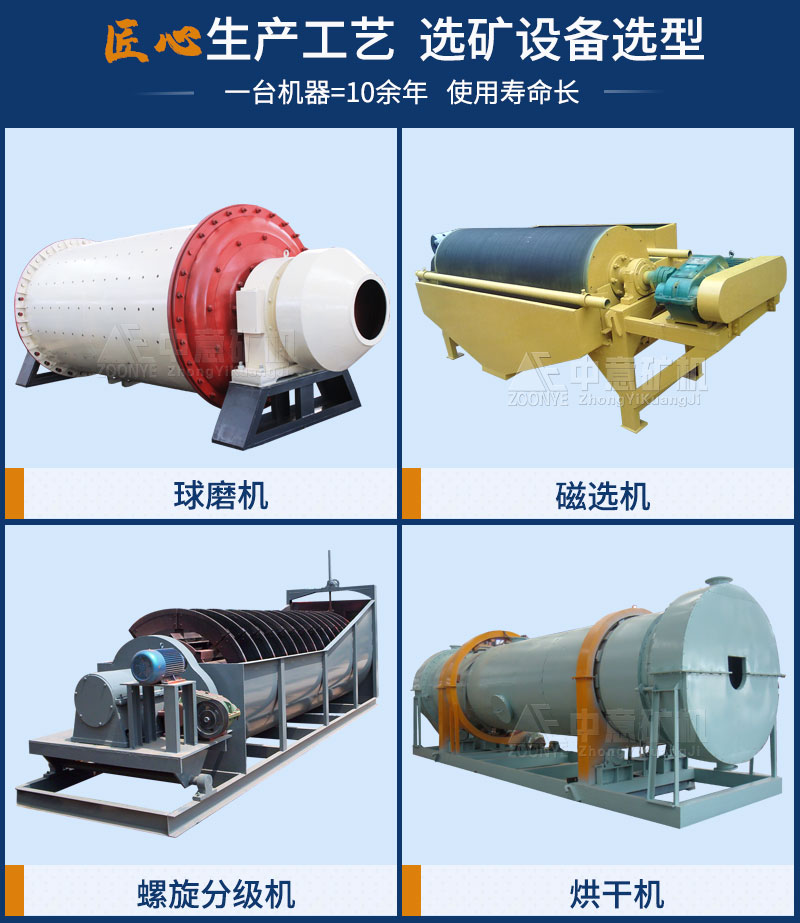

3、公司生产线选矿设备齐全,源头厂家,一手货源,破碎机、球磨机、分级机、磁选机、浮选机、浓缩机烘干机,选矿离心机、洗沙机、用给料机、升降机和输送机作为增补。

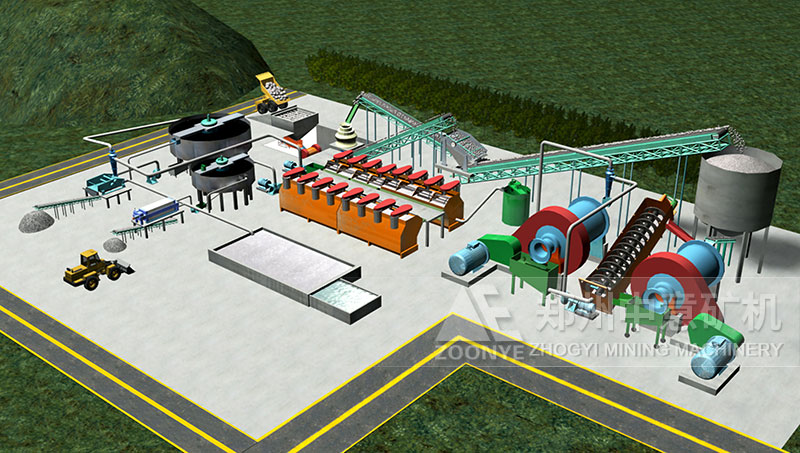

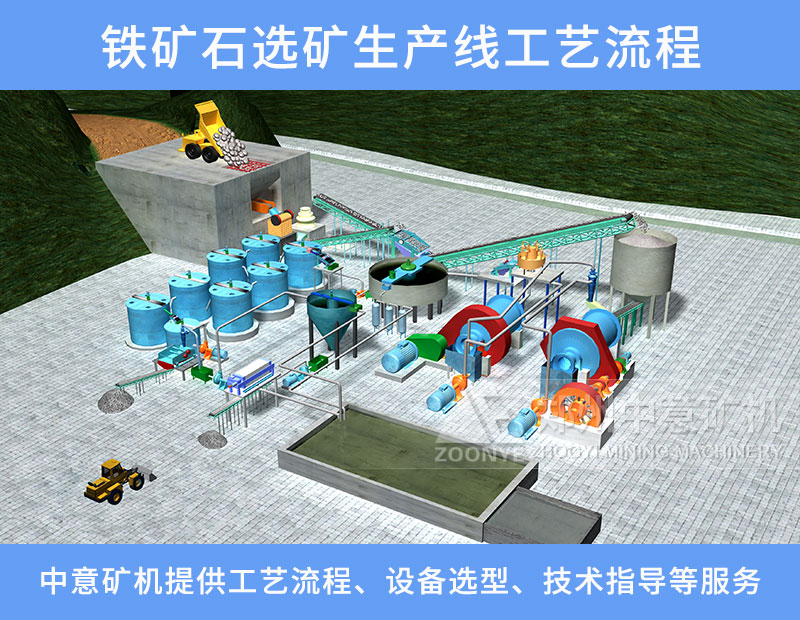

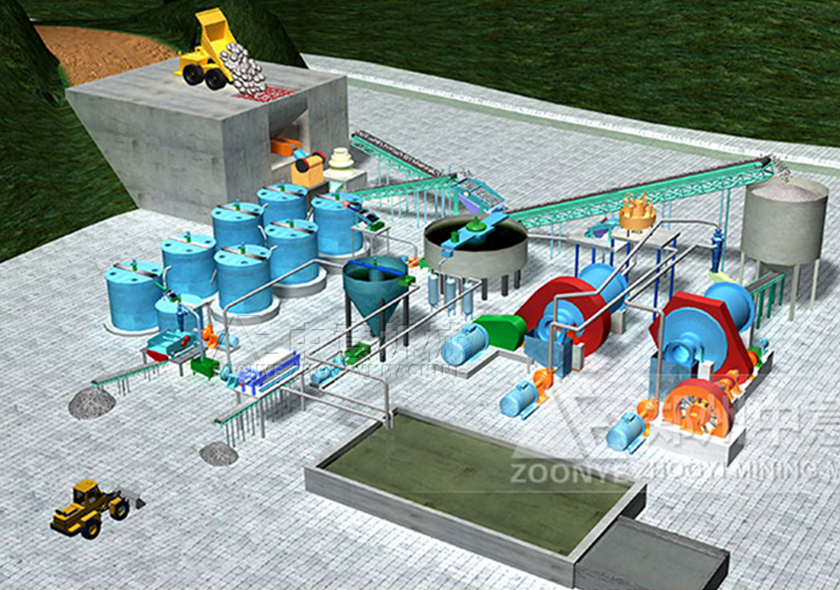

根据铁矿石的特性,中意矿机推出了一套矿石破碎生产线,主要由:颚式破碎机+圆锥破碎机+圆振动筛+高压辊磨机+球磨机+螺旋分级机+磁选机+烘干机等组成,根据客户具体需求可加入辅助设备:磁选机、烘干机、除尘设备、输料系统、 粉尘收集装置等。
流程说明:
1、破碎段
由振动给料机将铁矿石原料送进鄂式破碎机中进行破碎;破碎后的物料由输送带送入圆锥破碎机(粗碎)进行破碎,由皮带输送机输送到振动分选筛进行筛分,满足粒径的石料再送入圆锥破碎机(细碎)进行二次破碎,不满足的物料通过输送带返回圆锥破碎机(粗碎)重新破碎;通过细碎圆锥破碎机出来的物料也要经过振动分选筛筛分后,不满足的物料则需要通过输送机返回细碎圆锥破碎机再次破碎;满足的物料则通过输送机送入高压辊磨机进行研磨破碎。
2、磨粉段
通过破碎段破碎后的铁矿石物料进入球磨机进行再次磨破,已达到后续工艺的用料要求。球磨机通常和分级机结台组成磨矿分级机组进行工作。球磨机将被处理物料磨碎,分级机则将磨碎产物分为合格物料和不合格物料。不合格产物返回球磨机再磨,以改善磨矿过程。分级机作业及分级返砂所进入的磨矿作业组成一个磨矿闭路段。分级作业可以是预先分级、检查分级、控制分级或同时包括两种分级作业。
3、磁选段
磨碎后的铁矿石粉进入磁选机进行分选,分选段通常采用强磁选和弱磁选相结合的方式。
4、烘干段
将浮选后的铁粉送入烘干机,烘干工艺在选矿流程中主要是去除精选后的铁粉的水分,得到高品质的铁精粉。
